Pneumatic 광학테이블

- 레이저,렌즈,거울,분광기 같은 정밀 광학 장비를 안정적으로 설치하고 실험할 수 있도록  설계된 제진대입니다.

- 물리학,양자학 연구실이나 광학 실험실에서 사용되며,진동과 소음를 최소화하는 구조가 핵심입니다.

- Pneumatic 광학 테이블(Pneumatic Optical Table)은 압축공기(air)를 이용한 진동 절연 시스템을 갖춘 광학 실험용 테이블입니다.

흔히 에어 테이블(Air Table)이라고도 부릅니다

- 서포트 구성형태에 따라 일체형(Tie-Bar Type/캐스터 부착)과 독립형 (Self Standing Type/캐스터 없음) 2종류 Type이 있습니다

▶주 요 특 징

-진동 전달율 감소

-민감한 광학 장비의 정밀도 유지

- 높은 강성,낮은 처짐

- 상판에는 M6 또는 1/4-20 나사홀이 일정한 간격으로 배치

▶제 품 사 양

Isolation : Pneumatic Isolation

Resonant Frequency:Vertical/Horizotal 1.2 ~ 1.7

Vibration Isolation at 10Hz:80 ~ 90 %

Maximum Load Capacity:300 ~ 3000 Kg

Automatic Leveling:Yes

Required Air Supply:3~5Kg/㎠(3bar~5bar) compressed air

Height Adjustment:±20 ㎜

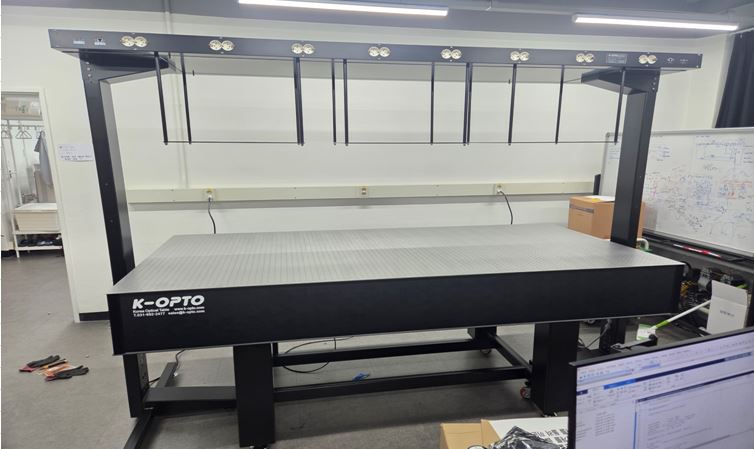

Table Shelf (Overhead Shelf System)

​ - 공간 활용과 작업 효율을 극대화하며, Optical Table 및 정밀 작업 공간 상부에 설치되는 모듈형 선반 시스템입니다

- 계측기, 컨트롤러, 전원장치, 컴퓨터 및 각종 주변 장비를 작업 공간 상부에 효율적으로 배치하여 작업 공간을 넓게 확보하고

케이블 정리와 장비 접근성을 향상시킵니다.

- 실험시 사용되는 전력을 공급해주는 시스템이며 USB ＆ LAN 포트 연결 단자가 포함되어 있습니다.

-선반 +봉 기본 포함된 제품입니다.

▶주 요 특 징

- 공간 효율성

- 전원공급

- 구조적 독립성

- 모듈형 맞춤 제작

▶핵 심 기 술

- 광학 정반(Optical Table) 위에 장착해 작업 공간을 넓히고 계측기나 장비를 편리하게 수납할 수 있는 장치

- 작업 공간 절약, 전원(220V/110V) 공급 및 과부하 차단기 내장, 그리고 분리 설치 용이성

- 광학 실험의 진동 영향을 최소화하도록 설계 및 분리 운반·설치 가능
